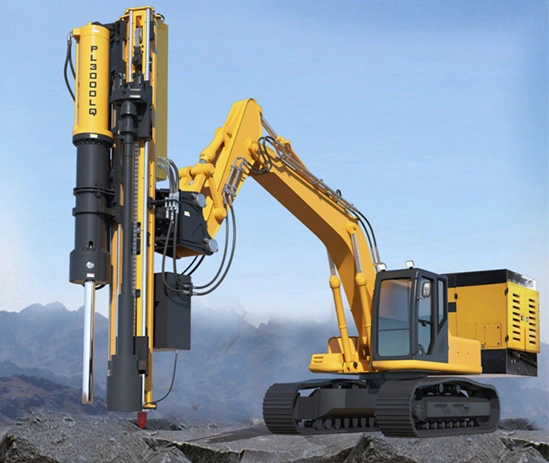

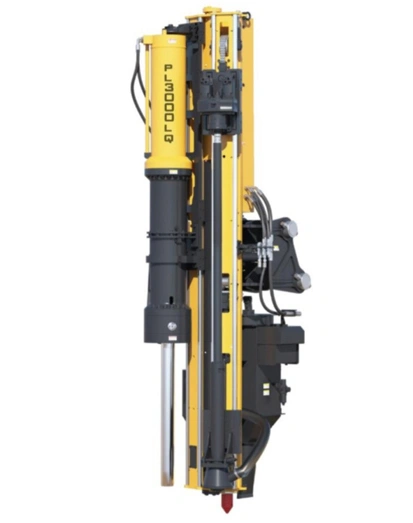

شنيور حفر مجنزر، ملحقات بوكلين لحفر ثقب وتفتيت الصخور

نظام شنيور حفر مجنزر هو وحدة هندسية متخصصة تجمع بين دريل الطرق السفلي (DTH) ونظام شق هيدروليكي. تتضمن آلية التشغيل حفر ثقوب دقيقة يليها إدخال أسطوانات الشق الهيدروليكية. ومن خلال الاستفادة من قوة التمدد الهيدروليكي العالية، يقوم النظام بتكسير الصخور أو الخرسانة بكفاءة من الداخل إلى الخارج.

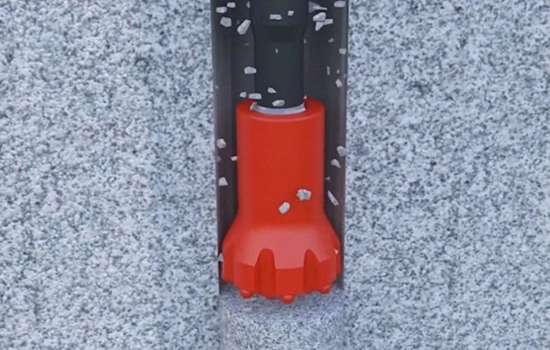

حفر

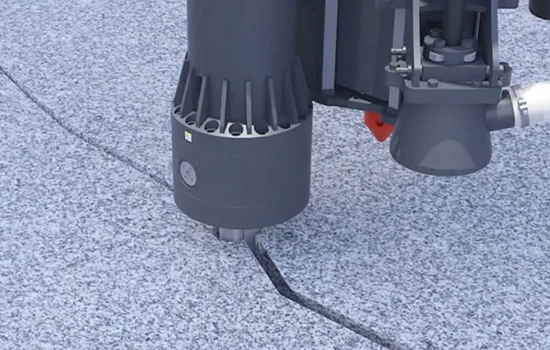

شق (تقسيم الصخر)

يتيح دورانًا مستمرًا بزاوية 360° لتنفيذ العمليات الأفقية بشكل كامل.

مصمم لتحقيق كفاءة عالية في عمليات الحفر/الشق العمودية.

مصمم للعمل في العمليات الواقعة أسفل المستوى الأفقي.

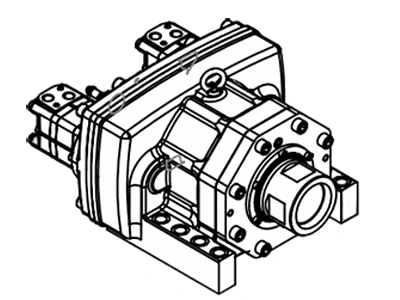

وحدة القدرة الهيدروليكية
| ضغط الإدخال | 200bar |
| معدل التدفق | 190L/min |
| عزم الدوران | 3483Nm |
| سرعة الحفر | 70rpm |
| ضوضاء التشغيل | متوافق مع GB19872-2005 |
| قطر ثقب الحفر | Ø203 مم |
| عمق الحفر | 2400 مم |

مواصفات ماكينة الشق (السبلتر)
| عمق الشق | 1800 مم |
| أقصى قوة شق | 30000 طن |
| زاوية الدوران | 360° |

نظام التحكم عن بعد
| المدى الفعال | 50m |
| قنوات الخرج الرقمية | 30 |
| قنوات الخرج التناظرية | 14 |
| رفض القنوات المتجاورة | >50dB |
ذراع التغذية (Feed Beam)
| أقصى قوة دفع للحفر | 40KN |
| أقصى قوة سحب للسبلتر | 80KN |
وحدة التأرجح (Swing Unit)
| قوة التوجيه | 80KN |
| سرعة التوجيه | 1rpm |
كمبريسة هواء مساعدة

| معدل تدفق الهواء الحر (FAD) | 26-31m³/min |
| ضغط التصريف / ضغط التشغيل الخارج | 22-25bar |
مجمع غبار تفريغي

| عدد عناصر الفلترة | 20P |
كتيب المنتج
قم بتنزيل الكتالوج الخاص بنا للاطلاع على التفاصيل
تم تصميم نظام شنيور حفر مجنزر للتركيب على الحفارات، حيث يستفيد من قدرة الحفارة على الحركة ومن الدوائر الهيدروليكية المساعدة الموجودة بها. ومن خلال توصيل جهاز تحويل هيدروليكي مخصص، وإزالة الجرافة، وتركيب كمبريسة هواء تعمل بالديزل في موضع الثقل الخلفي، تتحول الحفارة إلى وحدة هوائية لحفر وشق الصخور، مما يتيح تنفيذ عمليات متعددة باستخدام آلة واحدة.
- التشغيل المتكامل عالي الكفاءة: تنجز وحدة السبلتر الواحدة دورة الحفر والشق بالكامل دون الحاجة إلى تغيير المعدات، مما يعزز الإنتاجية الإجمالية لأعمال التنفيذ بشكل كبير.
- معايير سلامة فائقة: كونه نظام تشغيل بدون متفجرات، فإنه يلغي مخاطر التفجير وتطاير الشظايا. كما أن العملية قابلة للتحكم الكامل وتعد مثالية للمشاريع الواقعة في المناطق الحساسة أو الممنوع فيها التفجير.
- الأداء البيئي: تم تصميم النظام للعمل بمستويات ضوضاء منخفضة واهتزازات محدودة مع انعدام انبعاثات الغازات الضارة، كما أنه يتوافق بالكامل مع اللوائح البيئية الصارمة وأنظمة ضوضاء أعمال البناء داخل المدن.
- الكفاءة الاقتصادية: يلغي الحاجة إلى تصاريح التفجير المكلفة أو مواد التكسير الكيميائية مرتفعة الثمن، كما يقلل من احتياجات العمالة ويحافظ على انخفاض تكاليف التشغيل والصيانة.
- تعدد الاستخدامات: يتميز بقدرة عالية على التكيف مع مجموعة واسعة من التطبيقات، بما في ذلك المحاجر المفتوحة، وهدم الأساسات، وإزالة خبث الحديد، وتفكيك الخرسانة المسلحة. كما يوفر أداءً مرنًا حتى في أكثر الظروف الجيولوجية تعقيدًا.
