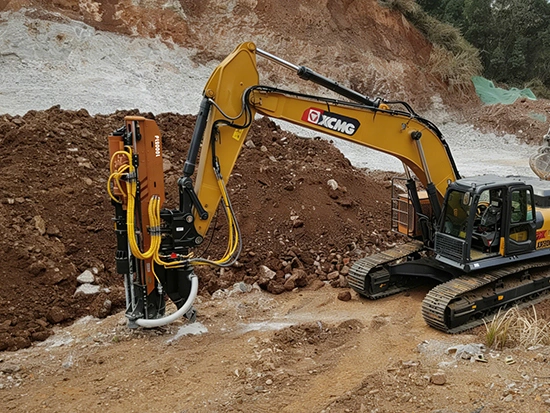

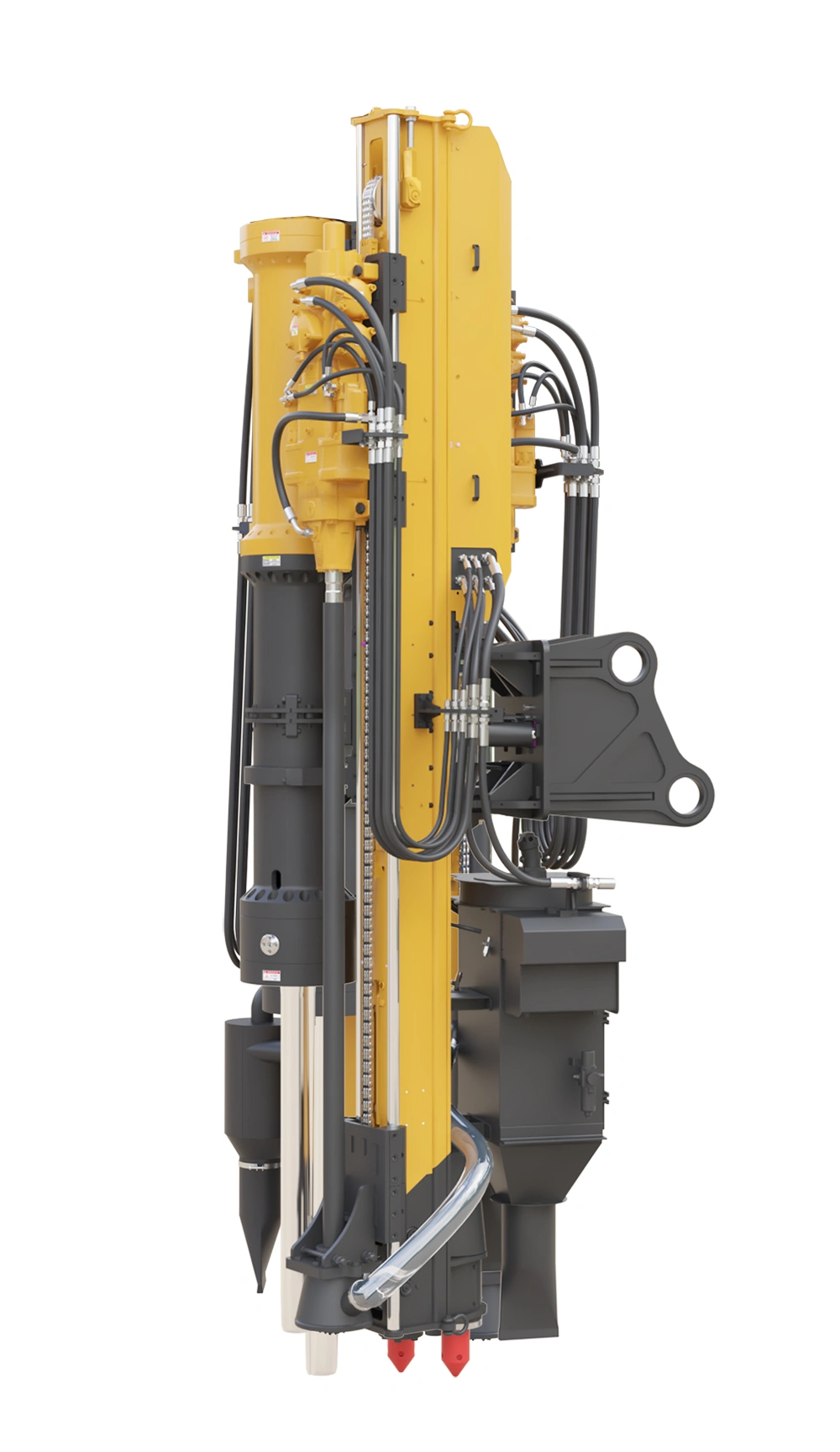

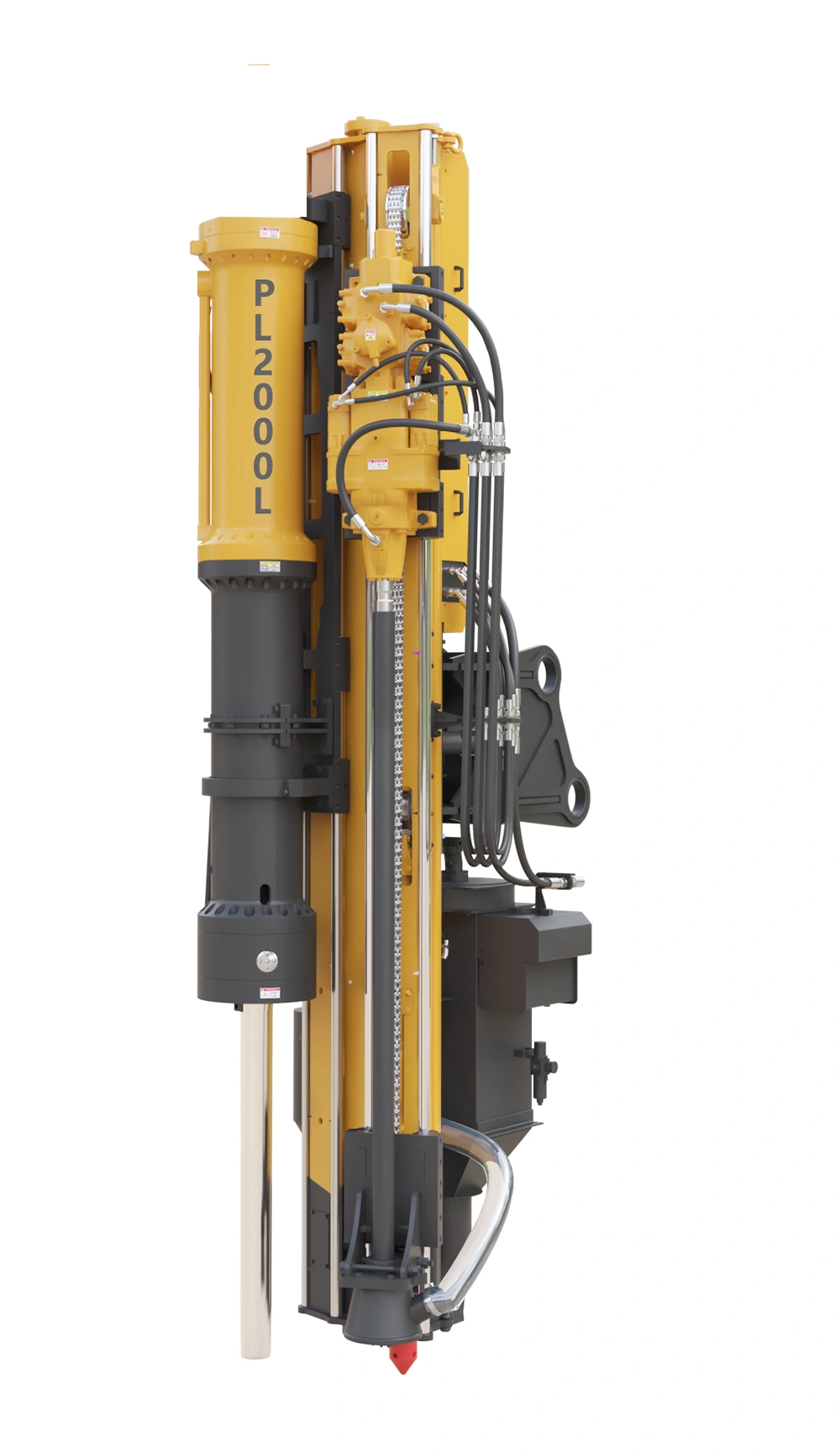

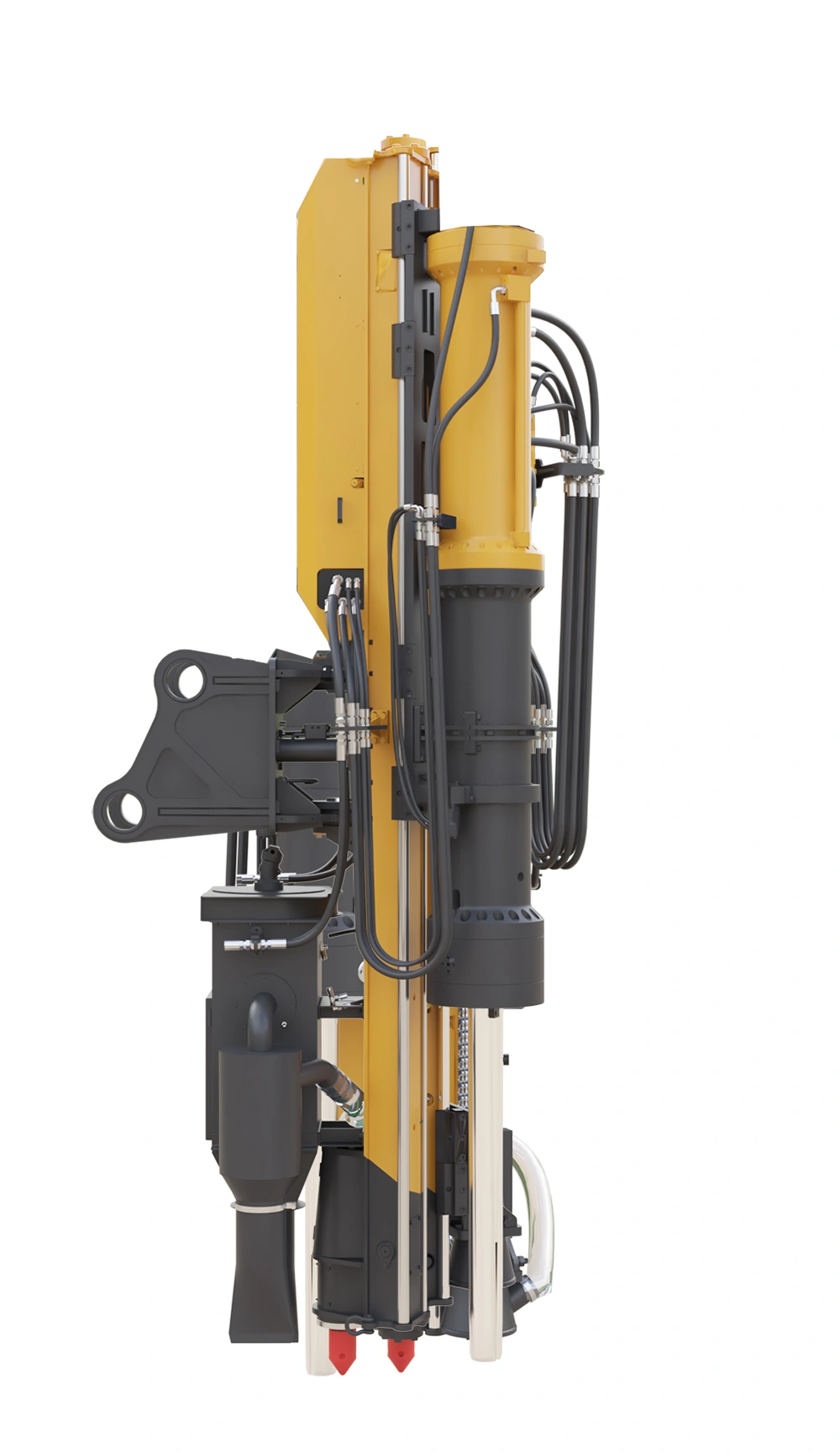

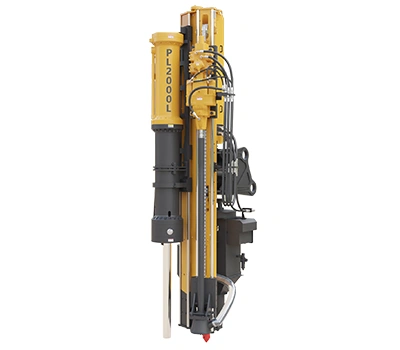

يتم تركيب شنيور تخريم الصخور PL-2000L على حفارات فئة 48 إلى 65 طن، وقد تم تصميمه خصيصًا لأعمال حفر الصخور الصلبة واسعة النطاق، حيث يوفر بديلاً عالي الكفاءة وصديقًا للبيئة مقارنة بطرق التعدين التقليدية. ومن خلال الاستفادة القصوى من قوة الحفارة وقدرتها العالية على الحركة، يتكيف الملحق المركب على الحفارة بسلاسة مع أصعب بيئات العمل الخارجية.

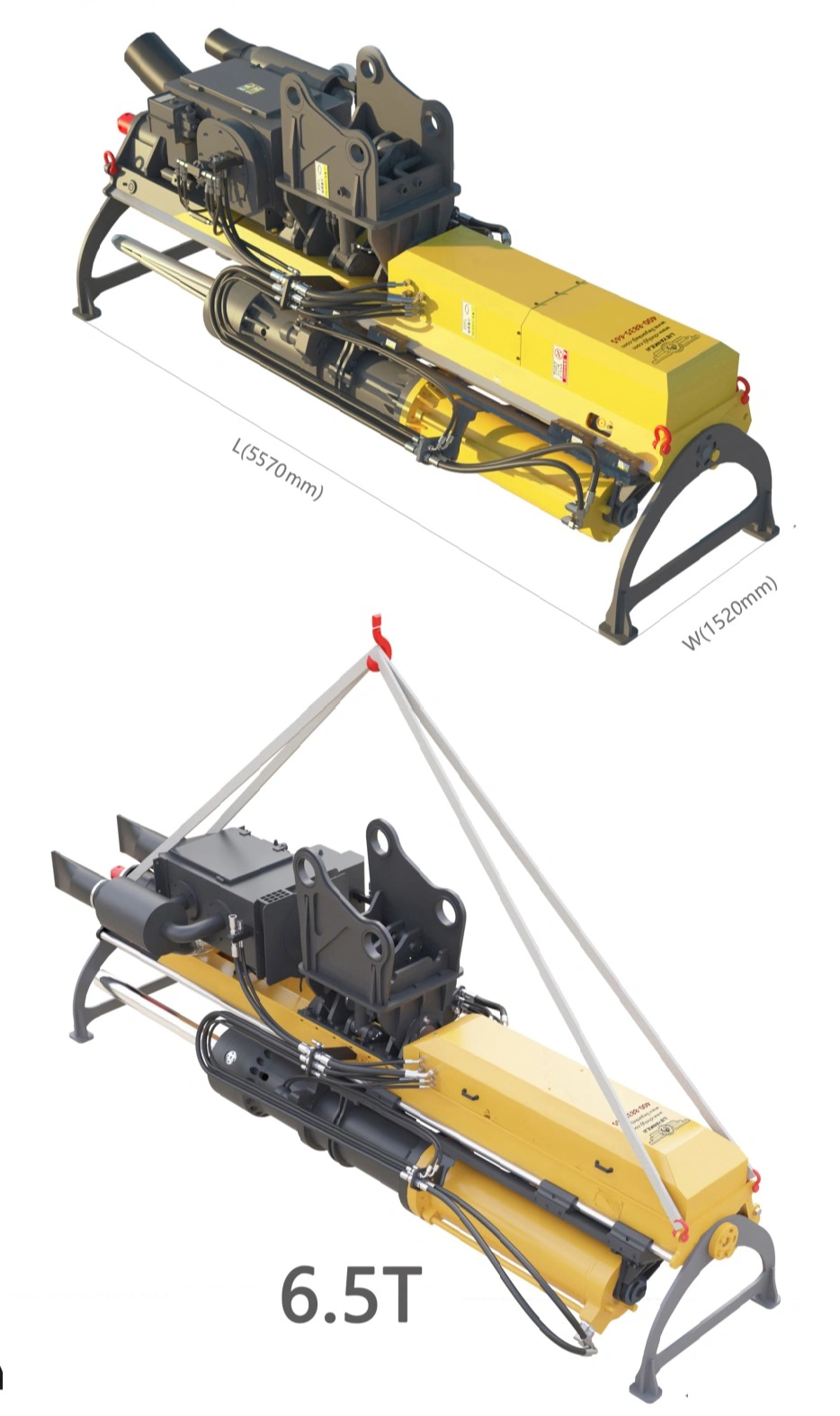

يضمن نظام التأرجح المثلثي المطور حصريًا على شكل L ثباتًا هيكليًا ومتانة عالية، مما يتيح تنفيذ العمليات بدقة في جميع الزوايا. كما تم تصميم نظام الدريل والسبلتر لمرونة العمل الميداني، حيث يمكن تفكيكه بسهولة للنقل، ويتميز بترتيب خلفي للأنظمة الكهربائية والهيدروليكية لتسهيل الفحص والصيانة. ويتم التحكم بالتشغيل عبر نظام تحكم لاسلكي متعدد القنوات عالي الاعتمادية لتعزيز السلامة والدقة.

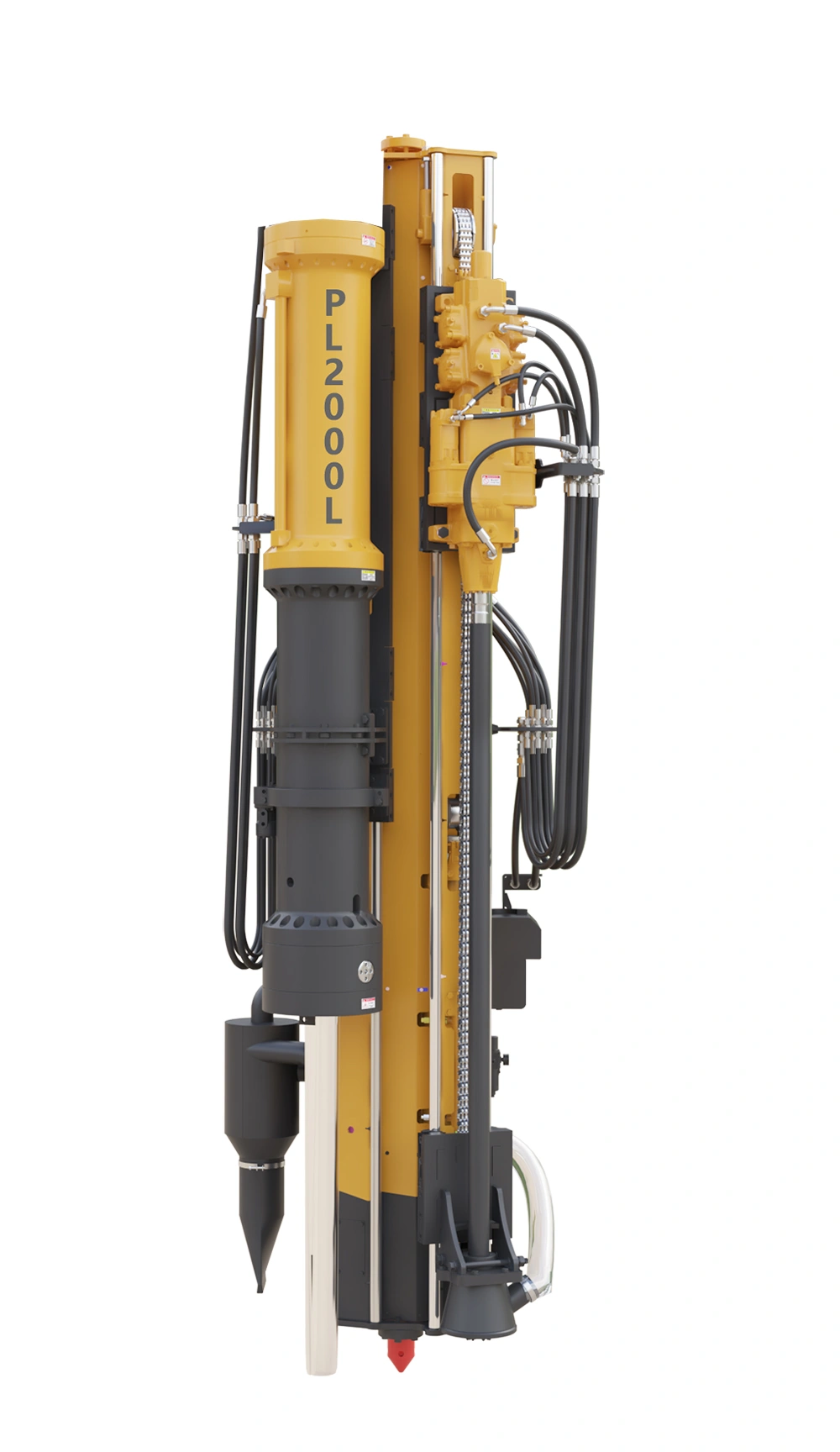

مزود بدريل صخري هيدروليكي بقدرة 35 كيلوواط، حيث يقوم نظام الحفر والشق أولاً بتنفيذ الحفر بدقة عالية، ثم يتبعه سبلتر P300 المعزز للضغط على مرحلتين لتنفيذ الشق داخل الثقب وتحقيق تكسير صخور عالي الكفاءة وبدون استخدام المتفجرات.

حفر

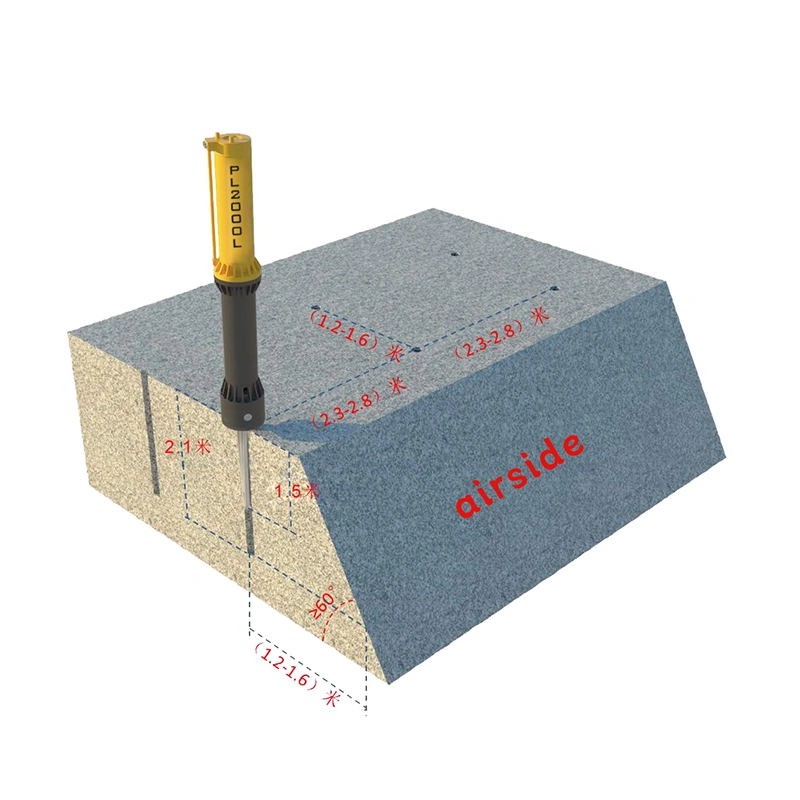

شق (تقسيم الصخر)

يتيح دورانًا مستمرًا بزاوية 360° لتنفيذ العمليات الأفقية بشكل كامل.

مصمم لتحقيق كفاءة عالية في عمليات الحفر/الشق العمودية.

مصمم للعمل في العمليات الواقعة أسفل المستوى الأفقي.

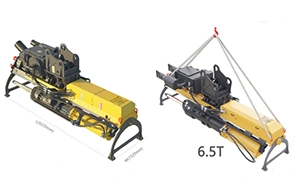

المواصفات العامة

الوزن الإجمالي	8 طن
الطول الكلي	5200 مم
العرض الكلي	1700 مم

مواصفات الدريل الصخري

القدرة	35 كيلوواط
قطر ثقب الحفر	Ø152 مم
عمق ثقب الحفر	2100 مم
سرعة الحفر	0.7 min/m
ضوضاء التشغيل	متوافق مع GB19872-2005

مواصفات ماكينة الشق (السبلتر)

عمق الشق	2100 مم
أقصى قوة شق	25000 طن
زاوية الدوران	120°

نظام التحكم عن بعد

المدى الفعال	50m
قنوات الخرج الرقمية	30
قنوات الخرج التناظرية	14
رفض القنوات المتجاورة	>50dB

ذراع التغذية (Feed Beam)

أقصى قوة دفع للحفر	40KN
أقصى قوة سحب للسبلتر	80KN

وحدة التوجيه (Swing Unit)

قوة التوجيه	80KN
سرعة التوجيه	1rpm

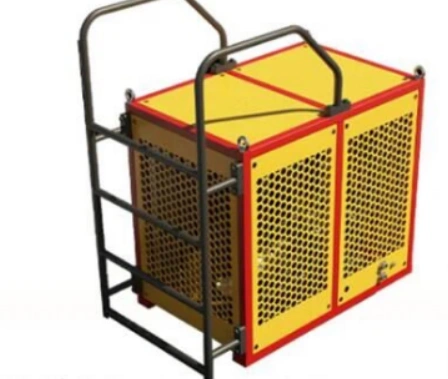

كمبريسة هواء هيدروليك K810Y

معدل تدفق الهواء الحر (FAD)	10m³/min
ضغط الكمبريسة	5-8bar

مجمع غبار تفريغي

عدد عناصر الفلترة

8 قطع

متوسط زمن الدورة لكل ثقب

الحفر: حوالي 3 دقائق
الشق: حوالي 40 ثانية
التموضع والتوجيه :تقريبا 1 دقيقة

• السلامة التشغيلية: يعمل نظام الدريل والسبلتر ضمن بيئة هيدروليكية ثابتة يمكن التحكم بها، مما يلغي المخاطر المرتبطة بالتفجير أو معدات التكسير والحفر ذات التأثير العالي، ويغني عن الحاجة إلى إجراءات أمن وسلامة معقدة ومكلفة.
• حماية البيئة: أثناء التشغيل، لا ينتج نظام PL-2000 اهتزازات أو ضوضاء مفرطة أو غبارًا كثيفًا، مما يتيح العمل دون إزعاج في المناطق المأهولة أو البيئات الداخلية أو بالقرب من المعدات الدقيقة.
• الكفاءة الاقتصادية: تتم عملية الشق خلال ثوانٍ معدودة مع إمكانية التشغيل المستمر. كما أن الكفاءة العالية وانخفاض تكاليف التشغيل والصيانة يلغيان الحاجة إلى إجراءات السلامة المطلوبة عادةً في عمليات التفجير.
• الدقة: على عكس معظم طرق ومعدات التكسير التقليدية، يتيح نظام الدريل والسبلتر التحكم الدقيق باتجاه الشق وشكل الشق والحجم المطلوب للإنتاج، مما يضمن دقة عالية في عمليات الشق.
• العملية: يتميز نظام PL-2000 بسهولة التشغيل ولا يتطلب سوى مشغل واحد. كما أن صيانته سهلة، وعمره التشغيلي طويل، ويسهل نقله.
