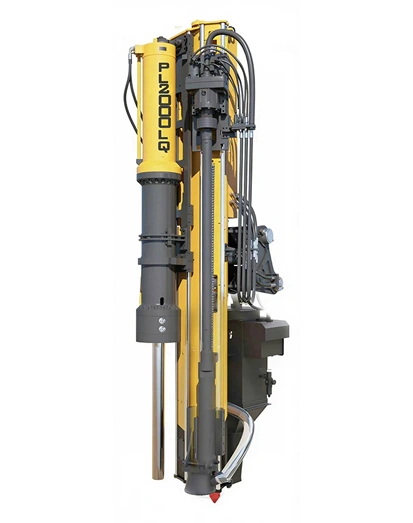

نظام شنيور هيدروليك تخريم صخور هو وحدة هندسية متخصصة تجمع بين دريل الطرق السفلي (DTH) ونظام شق هيدروليكي. تتضمن آلية التشغيل حفر ثقوب دقيقة يليها إدخال أسطوانات الشق الهيدروليكية. ومن خلال الاستفادة من قوة التمدد الهيدروليكي العالية، يقوم النظام بتكسير الصخور أو الخرسانة بكفاءة من الداخل إلى الخارج.

حفر

شق (تقسيم الصخر)

يتيح دورانًا مستمرًا بزاوية 360° لتنفيذ العمليات الأفقية بشكل كامل.

مصمم لتحقيق كفاءة عالية في عمليات الحفر/الشق العمودية.

مصمم للعمل في العمليات الواقعة أسفل المستوى الأفقي.

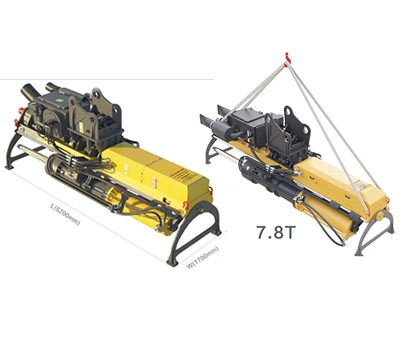

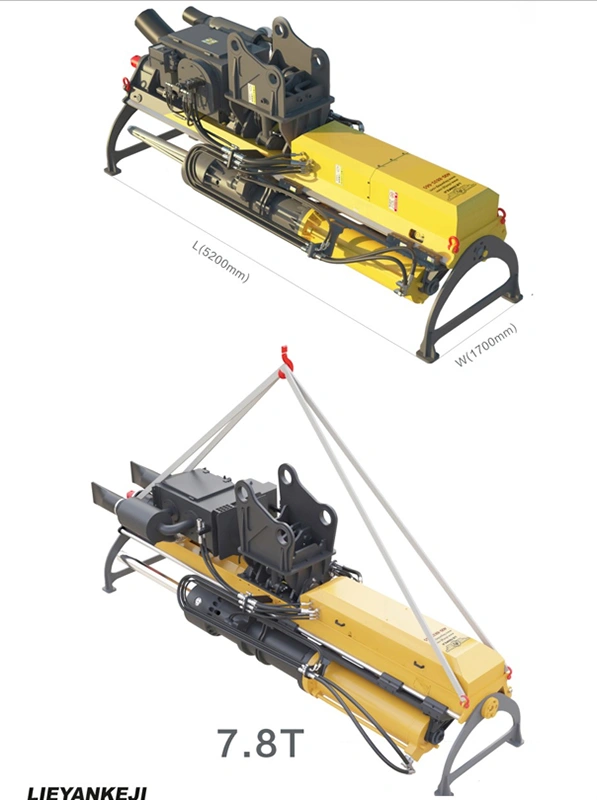

المواصفات العامة

الوزن الإجمالي	7.8 طن
الطول الكلي	5200 مم
العرض الكلي	1700 مم
الارتفاع الكلي	2000 مم
متطلبات الحفارة	36-52 ton

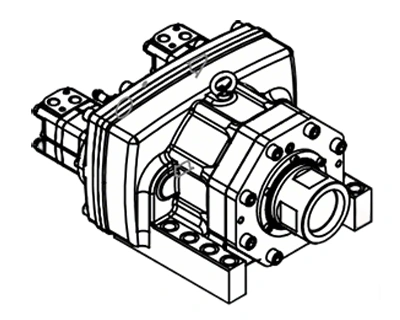

وحدة القدرة

ضغط الإدخال	205bar
معدل التدفق	190L/min
عزم الدوران	3483Nm
سرعة التوجيه	70rpm
قطر ثقب الحفر	Ø152 مم

سبلتر الصخور

عمق الشق	1500 مم
قوة الشق (تعزيز ضغط ثنائي المراحل)	25000 طن
زاوية الدوران	120°
ذراع التغذية (Feed Beam)
أقصى قوة دفع للدريل الصخري	40kN
أقصى قوة سحب للسبلتر	80kN
وحدة التأرجح (Swing Unit)
قوة التوجيه	80kN
سرعة التوجيه	1rpm

نظام التحكم عن بعد

المدى الفعال	50m
قنوات الخرج الرقمية	30
قنوات الخرج التناظرية	14
رفض القنوات المتجاورة	>50dB

ذراع التغذية (Feed Beam)

أقصى قوة دفع للحفر	40KN
أقصى قوة سحب للسبلتر	80KN

وحدة التأرجح (Swing Unit)

قوة التوجيه	80KN
سرعة التوجيه	1rpm

كمبريسة الهواء الهيدروليكية

معدل تدفق الهواء الحر (FAD)	20/22m³/min
ضغط التشغيل الخارج	18-22bar
محرك ديزل	191/kW

مجمع غبار تفريغي

عدد عناصر الفلترة

8P

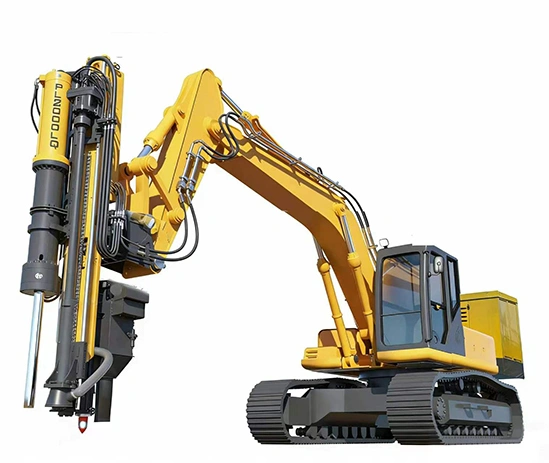

تم تصميم نظام شنيور هيدروليك تخريم صخور للتركيب على الحفارات، حيث يستفيد من قدرة الحفارة على الحركة ومن الدوائر الهيدروليكية المساعدة الموجودة بها. ومن خلال توصيل جهاز تحويل هيدروليكي مخصص، وإزالة الجرافة، وتركيب كمبريسة هواء تعمل بالديزل في موضع الثقل الخلفي، تتحول الحفارة إلى وحدة هوائية لحفر وشق الصخور، مما يتيح تنفيذ عمليات متعددة باستخدام آلة واحدة.

• التشغيل المتكامل عالي الكفاءة: تنجز وحدة السبلتر الواحدة دورة الحفر والشق بالكامل دون الحاجة إلى تغيير المعدات، مما يعزز الإنتاجية الإجمالية لأعمال التنفيذ بشكل كبير.
• معايير سلامة فائقة: كونه نظام تشغيل بدون متفجرات، فإنه يلغي مخاطر التفجير وتطاير الشظايا. كما أن العملية قابلة للتحكم الكامل وتعد مثالية للمشاريع الواقعة في المناطق الحساسة أو الممنوع فيها التفجير.
• الأداء البيئي: تم تصميم النظام للعمل بمستويات ضوضاء منخفضة واهتزازات محدودة مع انعدام انبعاثات الغازات الضارة، كما أنه يتوافق بالكامل مع اللوائح البيئية الصارمة وأنظمة ضوضاء أعمال البناء داخل المدن.
• الكفاءة الاقتصادية: يلغي الحاجة إلى تصاريح التفجير المكلفة أو مواد التكسير الكيميائية مرتفعة الثمن، كما يقلل من احتياجات العمالة ويحافظ على انخفاض تكاليف التشغيل والصيانة.
• تعدد الاستخدامات: يتميز بقدرة عالية على التكيف مع مجموعة واسعة من التطبيقات، بما في ذلك المحاجر المفتوحة، وهدم الأساسات، وإزالة خبث الحديد، وتفكيك الخرسانة المسلحة. كما يوفر أداءً مرنًا حتى في أكثر الظروف الجيولوجية تعقيدًا.
