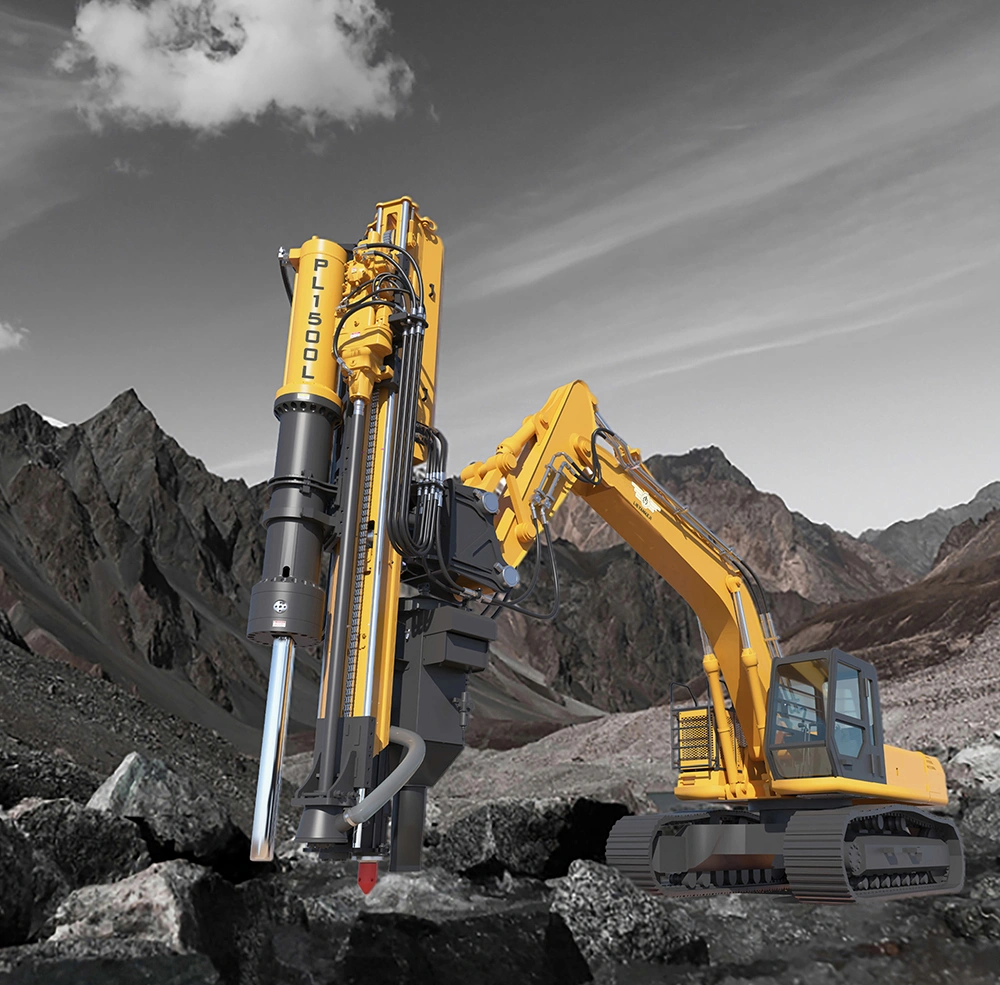

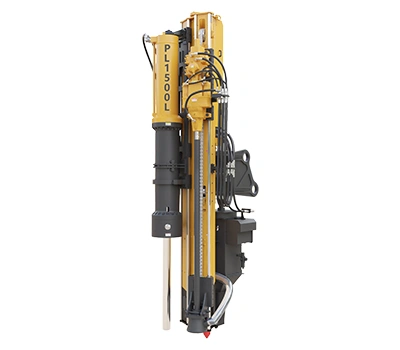

شنيور حفار تخريم الصخور، ملحقات بوكلين لثقب وتقسيم الصخور
Hydraulic Rock Drill Splitter

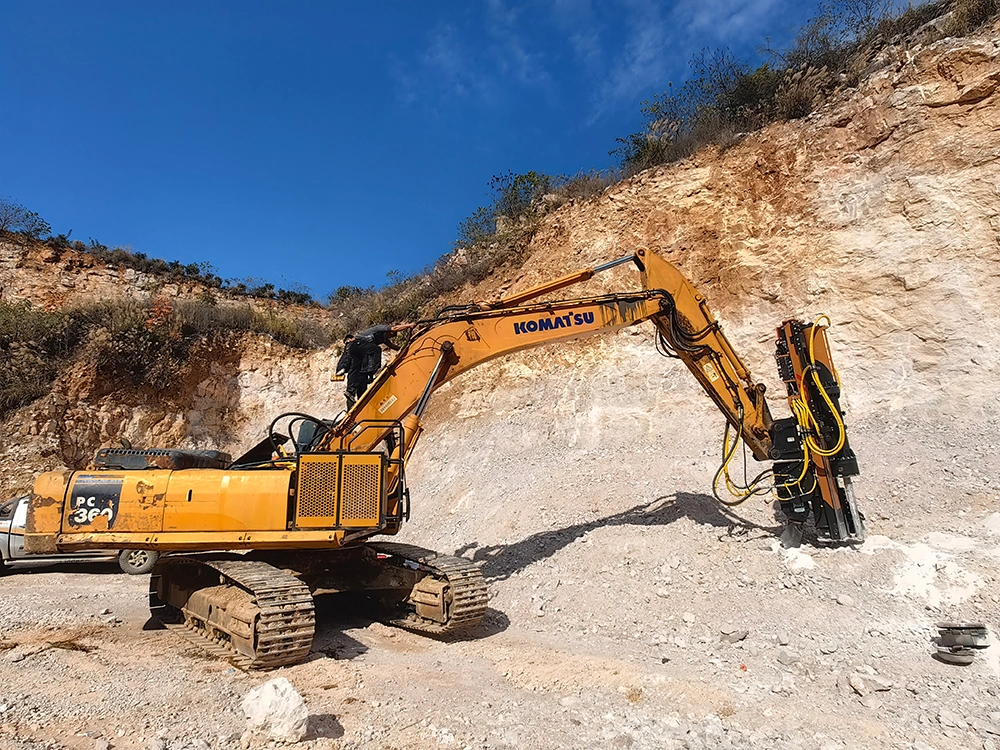

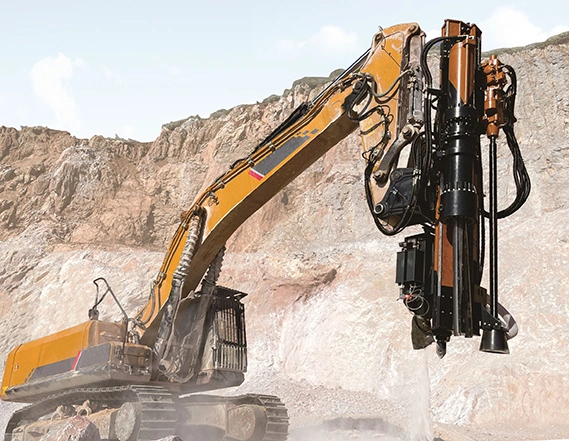

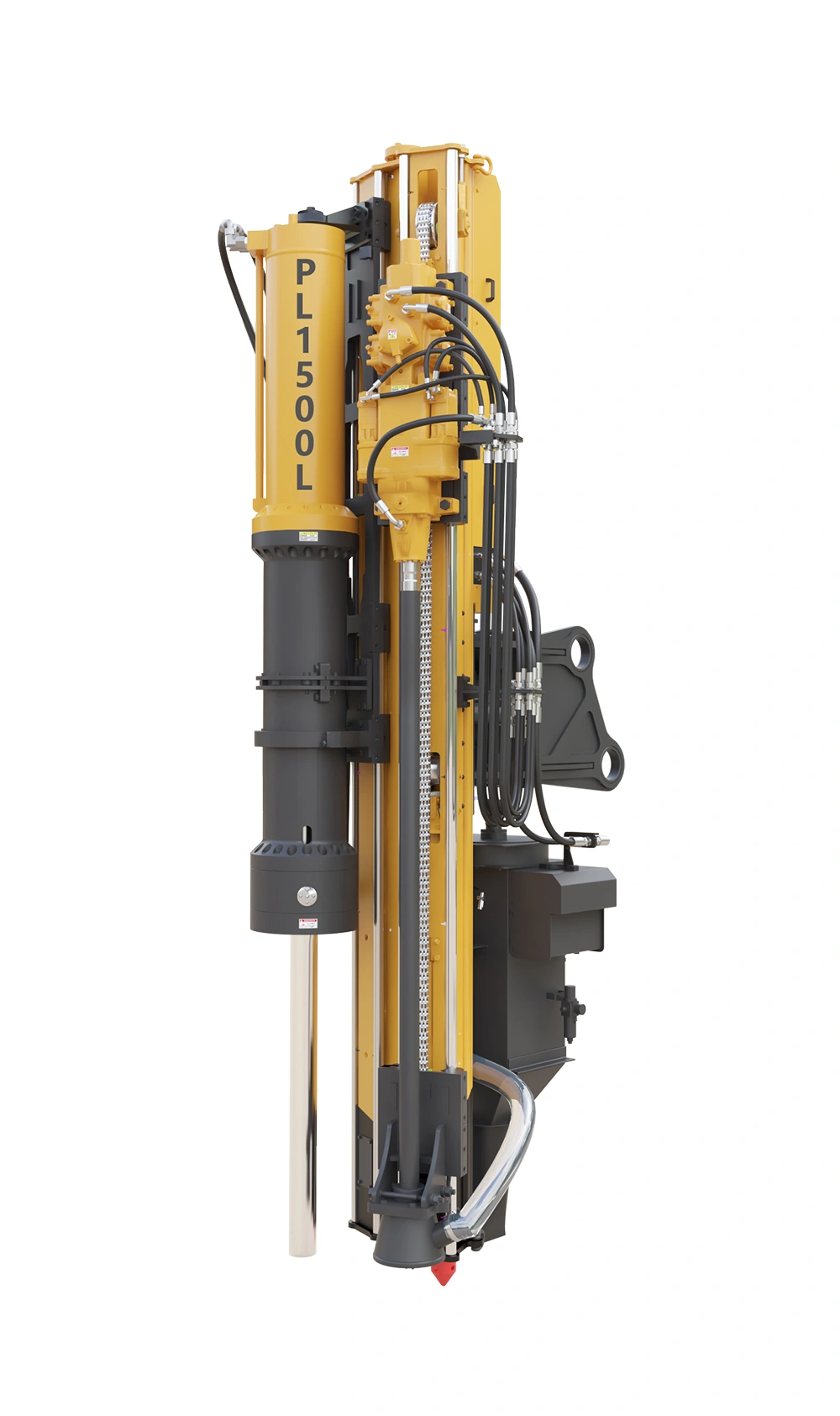

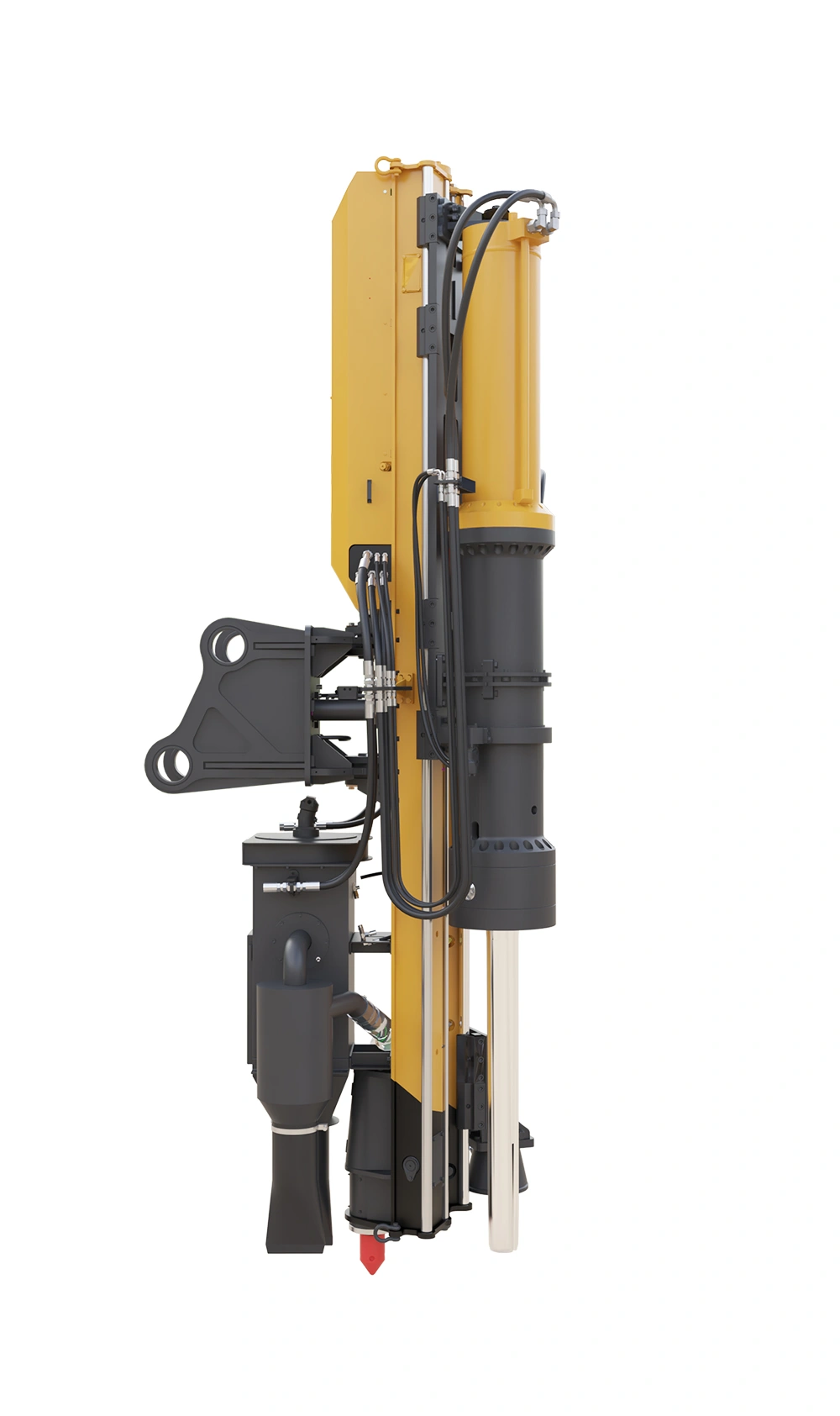

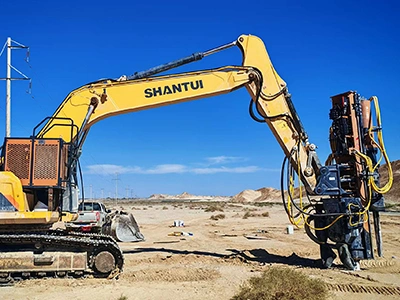

يتم تركيب شنيور حفار تخريم الصخور PL-1500L على حفارات فئة 36 إلى 48 طن، ويوفر حلاً عالي الكفاءة وصديقًا للبيئة لأعمال حفر الصخور الصلبة والتعدين. ومن خلال الاستفادة الكاملة من قوة الحفارة وقدرتها على الحركة، يحقق النظام أداءً متميزًا في أصعب بيئات العمل الخارجية.

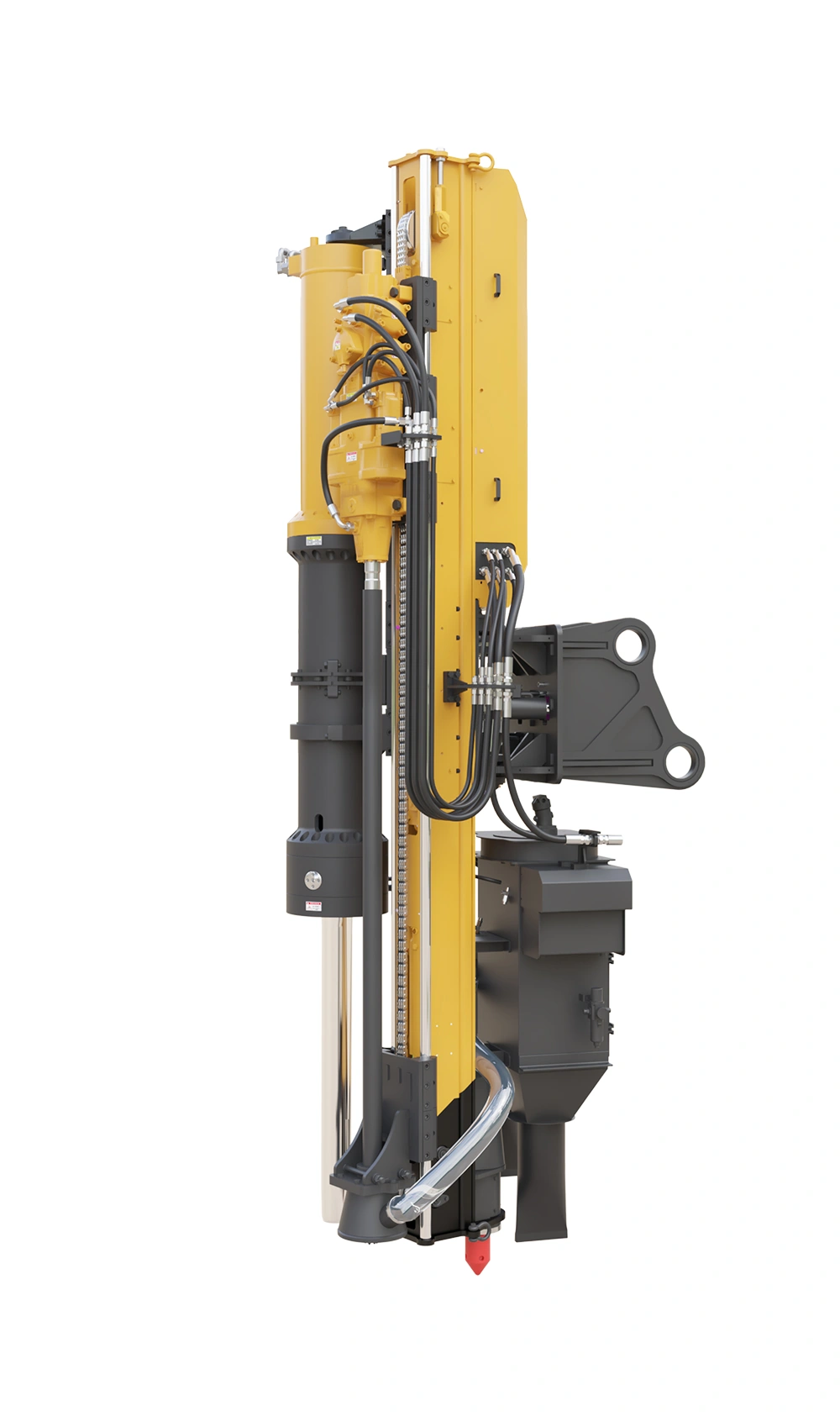

يضمن نظام التوجيه المثلثي المطور حصريًا على شكل L ثباتًا هيكليًا ومتانة استثنائيين، مما يتيح تنفيذ العمليات بدقة في جميع الزوايا. كما تم تصميم السبلتر لسهولة الفك والنقل، ويتميز بترتيب خلفي للأنظمة الكهربائية والهيدروليكية لتسهيل الفحص والصيانة. ويتم التحكم بالتشغيل عبر نظام تحكم لاسلكي متعدد القنوات عالي الاعتمادية.

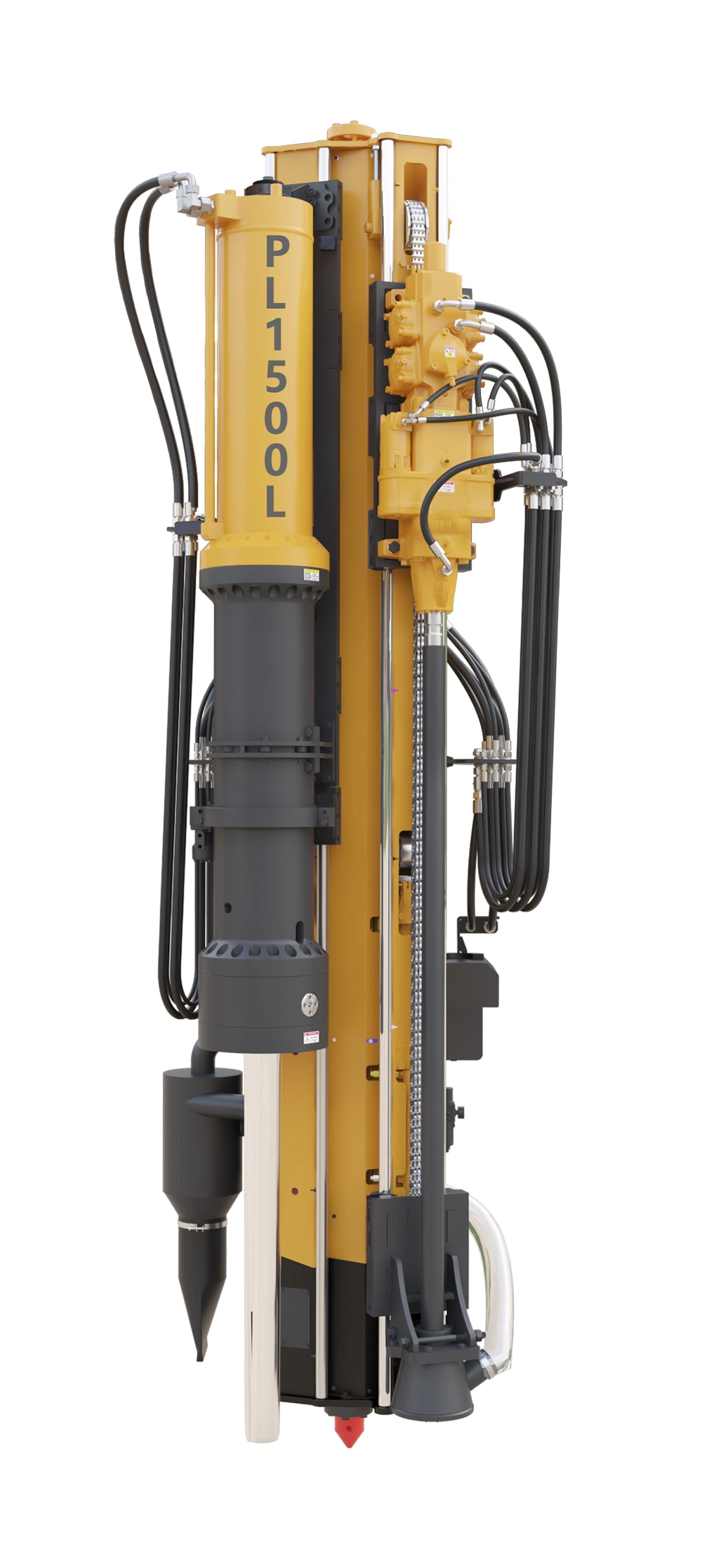

مزود بدريل صخري هيدروليكي بقدرة 30 كيلوواط، حيث يقوم نظام الحفر والشق أولاً بتنفيذ الحفر بدقة عالية، ثم يتبعه سبلتر P280 المعزز للضغط على مرحلتين لتنفيذ الشق داخل الثقب وتحقيق تكسير صخور عالي الكفاءة وبدون استخدام المتفجرات.

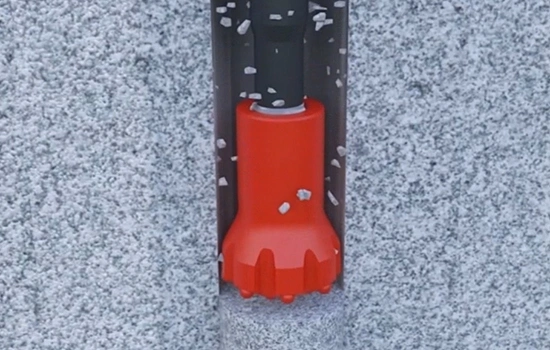

حفر

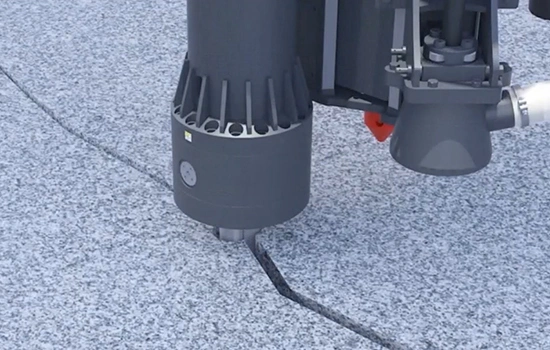

شق (تقسيم الصخر)

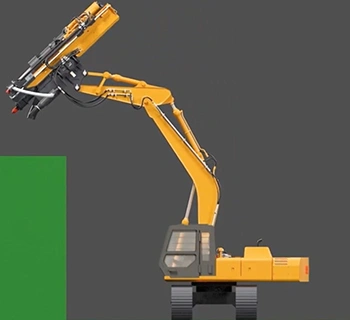

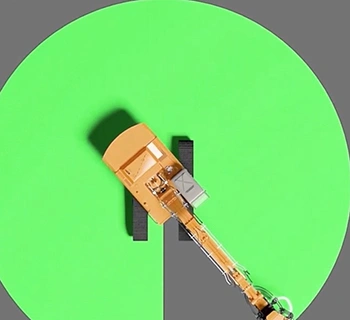

يتيح دورانًا مستمرًا بزاوية 360° لتنفيذ العمليات الأفقية بشكل كامل.
مصمم لتحقيق كفاءة عالية في عمليات الحفر/الشق العمودية.
مصمم للعمل في العمليات الواقعة أسفل المستوى الأفقي.

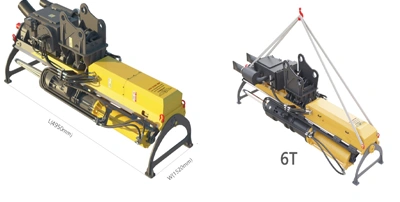

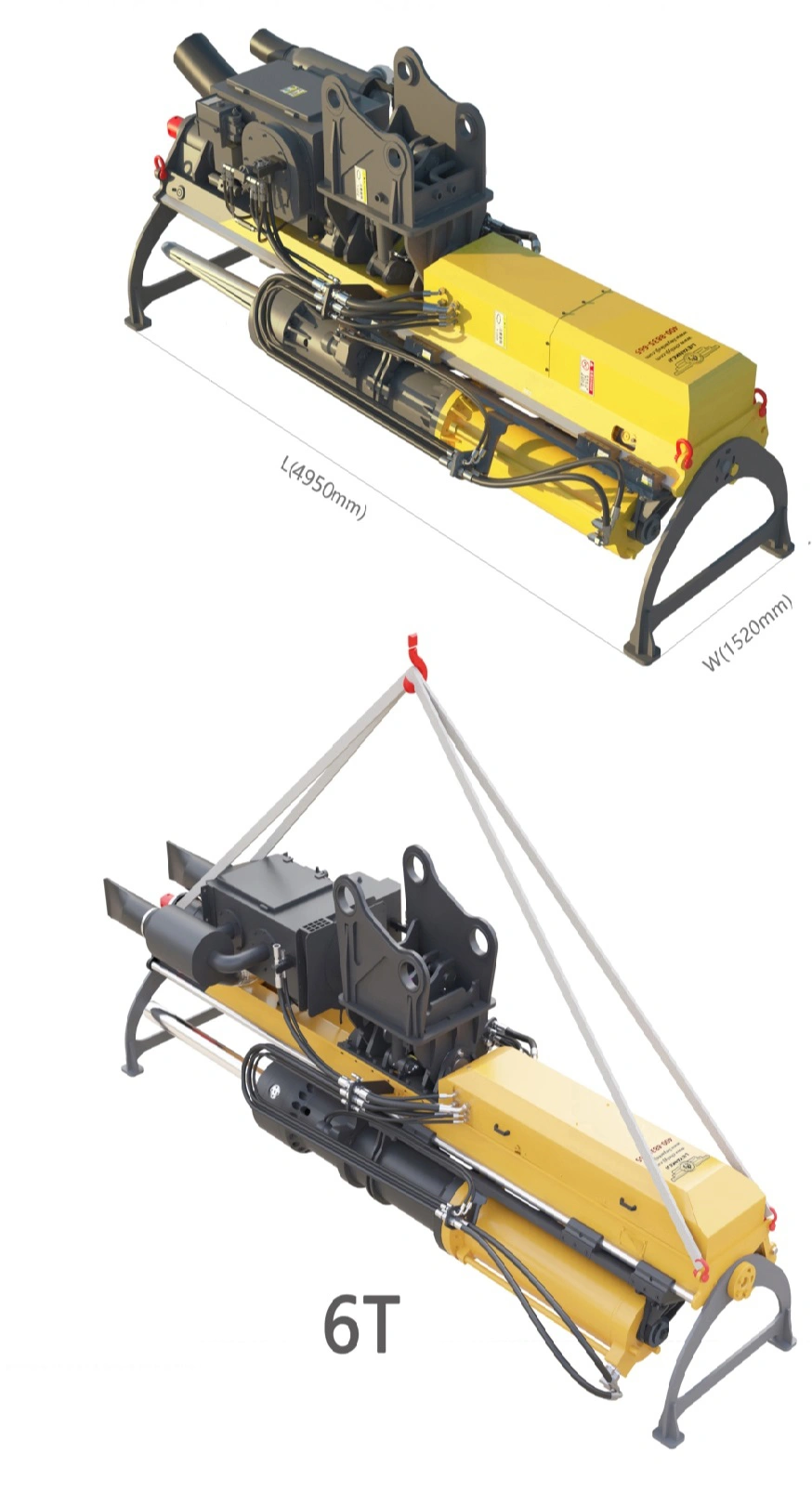

المواصفات العامة
| الوزن الإجمالي | 7 طن |
| الطول الكلي | 4900 مم |
| العرض الكلي | 1700 مم |

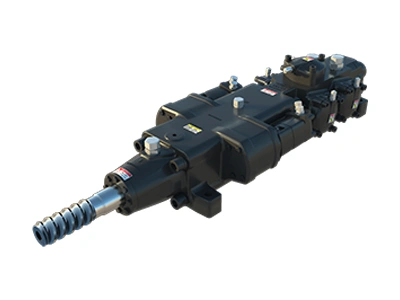

مواصفات الدريل الصخري
| القدرة | 30 كيلوواط |
| قطر ثقب الحفر | Ø135 مم |
| عمق ثقب الحفر | 1900 مم |
| سرعة الحفر | 0.8m/min |
| ضوضاء التشغيل | متوافق مع GB19872-2005 |
مواصفات ماكينة الشق (السبلتر)
| عمق الشق | 1250 مم |
| أقصى قوة شق | 15000 طن |
| زاوية الدوران | 120° |

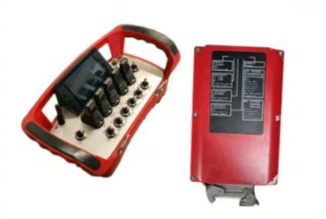

نظام التحكم عن بعد
| المدى الفعال | 50m |
| قنوات الخرج الرقمية | 30 |
| قنوات الخرج التناظرية | 14 |
| رفض القنوات المتجاورة | >50dB |
ذراع التغذية (Feed Beam)
| أقصى قوة دفع للحفر | 40KN |
| أقصى قوة سحب للسبلتر | 80KN |
وحدة التأرجح (Swing Unit)
| قوة التوجيه | 80KN |
| سرعة التوجيه | 1rpm |

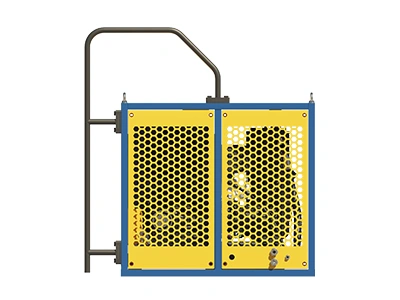

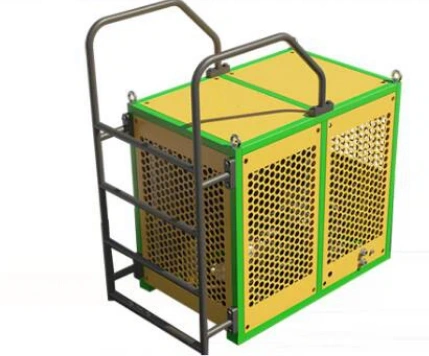

كمبريسة هواء هيدروليكية K76Y
| معدل تدفق الهواء الحر (FAD) | 7.5m³/min |
مجمع غبار تفريغي
| عدد عناصر الفلترة | 8 قطع |
كتيب المنتج
قم بتنزيل الكتالوج الخاص بنا للاطلاع على التفاصيل
متوسط زمن الدورة لكل ثقب
الحفر: حوالي 2.5 دقيقة
الشق: حوالي 40 ثانية
التموضع والتوجيه: حوالي 50 ثانية

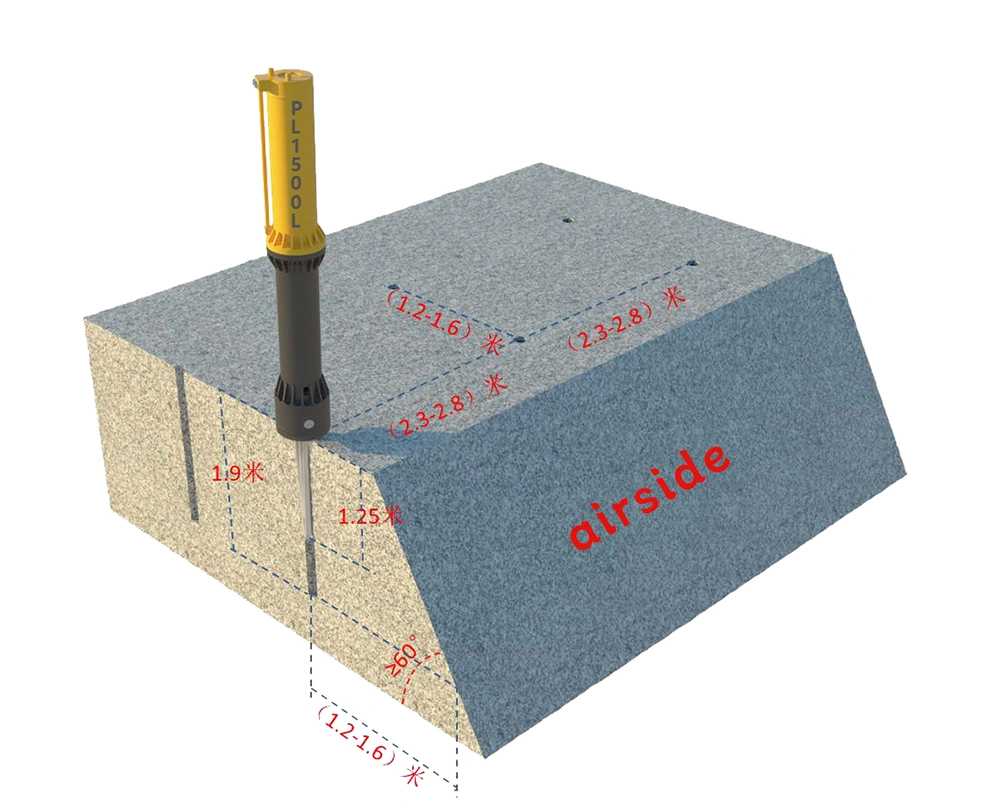

الإنتاج النظري لكل ثقب:
2.8m (Spacing)×1.6m (Burden)×1.25m (Splitting depth)
يتيح نظام PL-1500L تنفيذ عمليات متعددة الوظائف، مما يسمح للمشغل بالتبديل بين الحفر الصخري الدقيق وعمليات شق الصخور عالية القوة ضمن وحدة واحدة عالية الأداء.
